Plug & Show; LEDインジケーター

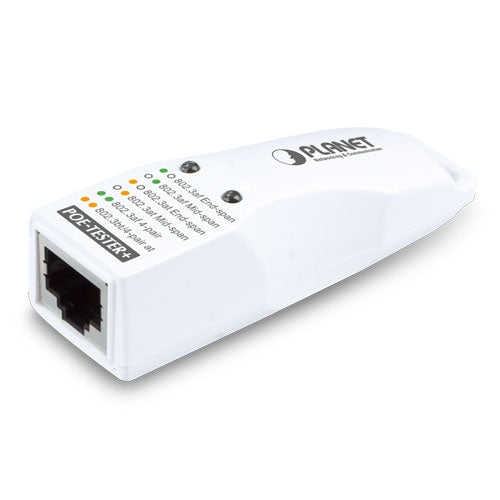

POE-TESTER+をPSEまたはRJ45コンセントに接続するだけで、UTPケーブルを介してPoE電圧を検出し、 PSEがミッドスパン、エンドスパン、802.3af PoEモード、802.3atであることを確認するとLEDが点灯します。 PoE +モードまたは最新の4ペア802.3btPoE ++モードでさえ1秒でチェック可能です。
PoE_PSEモードと標準モードの識別が可能
POE-TESTER+は、2つの2色LEDを備えており、PSEモードをすばやく簡単に識別できます。 Power over Ethernetシステムは、PSE（Power Sourcing Equipment）とPD（Powered Device）で構成されています。 PSEは、PoEセットアップで電力を供給するデバイスです。モードA、モードB、4ペアモードの3種類があります。 PSEは、モードA、エンドスパンPoEスイッチまたはモードB、ミッドスパンPoEインジェクター、またはエンドスパンとミッドスパンの4ペアモードPSEの場合があります。 PDはPSEによるPoE対応端末であるため、IPネットワークカメラ、VoIP電話、ワイヤレスアクセスポイントなどのエネルギーを消費します。
PoE接続時のトラブルシューティング
エンドスパンのモードAまたはミッドスパンのモードBのみを実装するPDは、IEEE 802.3af / at標準では許可されていませんが、 いずれかのモードでのみ動作するように設計されたPDがいくつかあります。 そのため、PoE_PSEとPDはアプリケーションで相互に互換性がなくなります。 たとえば、エンドスパンで設計されたPoEスイッチは、リモートのミッドスパンのみのワイヤレスアクセスポイントの電源をオンにすることはできません。 しかし、ほとんどの場合、導入者はリモートPSEデバイスが何であるかを正確に知りません。 PLANET POE-TESTER +は、UTPケーブルの電源をチェックし、その電源、ミッドスパン、エンドスパン、またはミッドスパン+エンドスパンを識別します。 UTPケーブルの端にPoEが存在することを確認してから、次のステップとしてPDがPSEと互換性があるかどうか、またはPDが誤動作しているかどうかを確認できます。
