商品詳細
ハードウェア仕様 | ||||
イーサネットインターフェース | LRP-101UH | |||
■銅線:10 / 100BASE-TX RJ45、自動ネゴシエーション/自動MDI / MDI-X | ||||
■ Powerover Ethernet標準:IEEE 802.3at / af PoE PD | ||||
(受電装置) | ||||
■PoE入力:両方のミッドスパンをサポートおよびエンドスパンPSE | ||||
入力範囲:48〜56V DC | ||||
■データレート:100 / 100Mbps | ||||
■ケーブル接続:Cat5e以上 | ||||
■最大距離:100m | ||||
■最大フレームサイズ:1522バイト | ||||
LRP-101UE | ||||
■銅線:10 / 100BASE-TX RJ45、自動ネゴシエーション/自動MDI / MDI-X | ||||
■ Powerover Ethernet標準:IEEE 802.3at / af PoE PSE | ||||
(電源装置) | ||||
■PoE出力:48〜56V DC、最大600mA。 | ||||
■PoEバジェット:最大25ワット | ||||
■PoEモード:エンドスパン、RJ45ピン1/2(+)、3/6(-) | ||||
■データレート:100 / 100Mbps | ||||
■ケーブル接続:Cat5e以上 | ||||
■最大距離:100m | ||||
■最大フレームサイズ:1522バイト | ||||

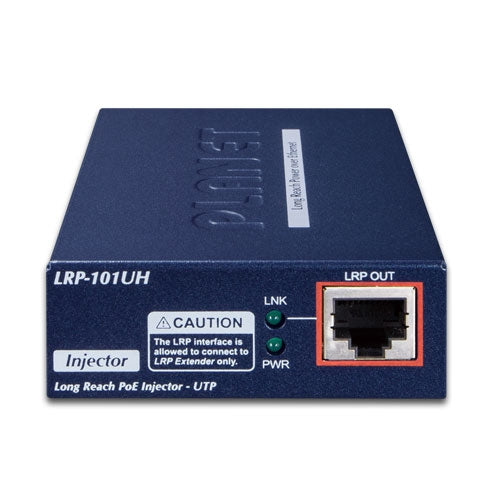

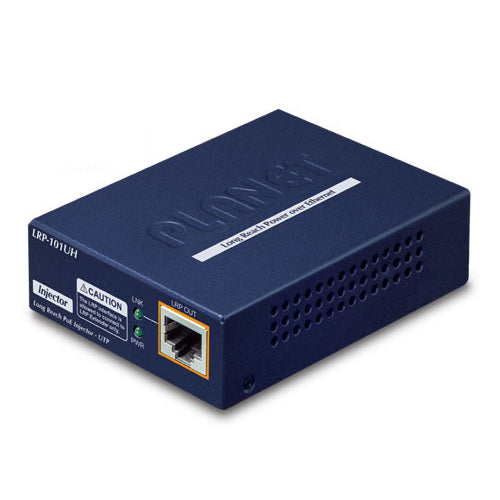

ロングリーチPoEインターフェース | LRP-101UH | |||
■接続:1 x RJ45コネクタ、UTP PSEを介したロングリーチPoE | ||||
■電源出力:41〜56V DC | ||||
■電源ピン割り当て: | ||||
RJ45ピン1、3、5、7 :VCC + | ||||
RJ45ピン2、4、6、8 :VCC- | ||||
■ケーブル接続: | ||||
Cat。3、4、5、5e UTPケーブル(最大100メートル) | ||||
EIA / TIA-568 100オームSTP(最大100メートル) | ||||
■最大距離: | ||||
最大。PoE +出力(328フィート)で100m | ||||
最大。500m、PoE出力(1,640フィート) | ||||
最大 PoE出力なしで1000m(3,280フィート) | ||||
■長距離イーサネット標準:IEEE 1901 | ||||
■変調タイプ:Wavelet-OFDM | ||||
■セキュリティ:128ビットAES暗号化 | ||||
■周波数帯域:2〜28 MHz | ||||
■暗号化:AES128ビット | ||||

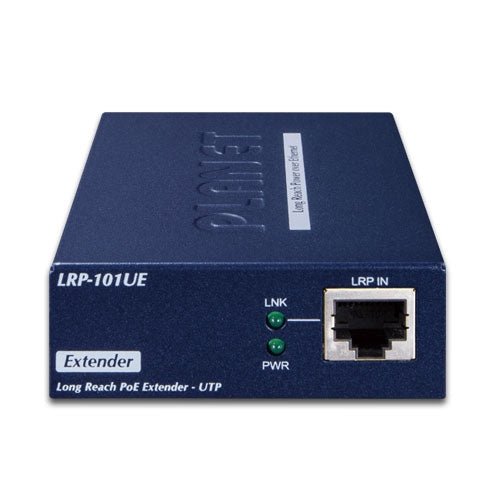

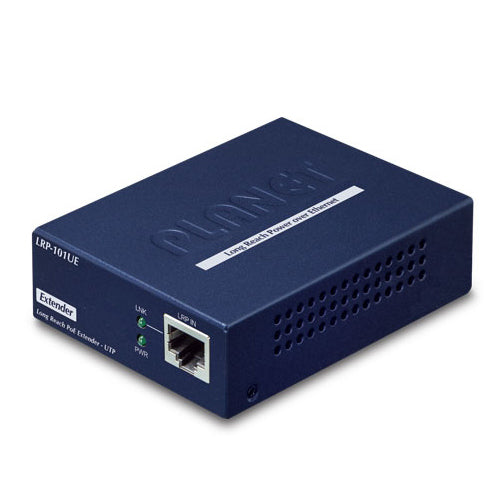

LRP-101UE | ||||
■接続:1 x RJ45コネクタ、UTP PDを介したロングリーチPoE | ||||
■電源入力:37〜56V DC * | ||||
■電源ピンの割り当て: | ||||
RJ45ピン1、3、5、7 :VCC + | ||||
RJ45ピン2、4、6、8 :VCC - | ||||
■最大距離: | ||||
最大。PoE +出力(328フィート)で100m | ||||
最大。500m、PoE出力(1,640フィート) | ||||
最大 PoE出力なしで1000m(3,280フィート) | ||||
■ロングリーチイーサネット標準:IEEE 1901 | ||||
■変調タイプ:Wavelet-OFDM | ||||
■セキュリティ:128ビットAES暗号化 | ||||
■周波数帯域:2〜28 MHz | ||||
■暗号化:AES128ビット | ||||
パフォーマンス** | ||||
距離 | データレート* | LRP-101UE 802.3af / atPoE出力機能** | ||
(アップロード/ダウンロード) | LRP-101UH | LRP-101UH | ||
、56VDC入力 | 、30W PoE + | |||
100メートル | 94 / 94Mbps | 30W | 19W | |
200メートル | 82 / 82Mbps | 30W | 18W | |
300m | 63 / 67Mbps | 30W | 17W | |
400m | 44 / 48Mbps | 22W | 14W | |
500メートル | 30 / 30Mbps | 18W | 12W | |
LEDインジケーター | LRP-101UH | |||
以下を示す4 つのLEDを搭載 | ||||
■PWR | ||||
■LRP LNK | ||||
■PoE IN | ||||
■LNK / ACT | ||||

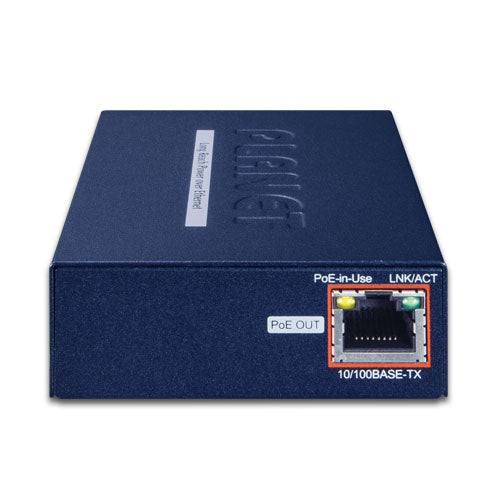

LRP-101UE | ||||
以下を示す4 つのLEDを搭載 | ||||
■PWR | ||||
■LRP LNK | ||||
■PoEで使用中 | ||||
■LNK / ACT | ||||
ESD保護 | 4KV DC | |||
EFT保護 | LRP-101UH | |||
■2KVLRP | ||||
-101UE | ||||
■- | ||||
ハウジング | 金属ケース | |||
設置方法 | オプションキット付きウォールマウントまたはDINレール | |||
寸法(W x D x H) | 94 x 70 x 26 mm | |||
重さ | LRP-101UH | |||
193グラム | ||||
LRP-101UE | ||||
190グラム | ||||
必要電力 | LRP-101UH | |||
■ RJ45PoE入力:802.3at / af 48〜56V DC | ||||
■DC入力:48〜56V DC | ||||
LRP-101UE | ||||
■パワーオーバーRJ45入力:44〜56V DC | ||||
環境 | ||||
推奨動作環境 | -20〜70℃ | |||
推奨設置環境 | -40〜75℃ | |||
推奨動作湿度範囲 | 5〜95%(結露が無い状況で) | |||
推奨設置湿度範囲 | 5〜95%(結露が無い状況で) |
