商品詳細
ハードウェア仕様 | |

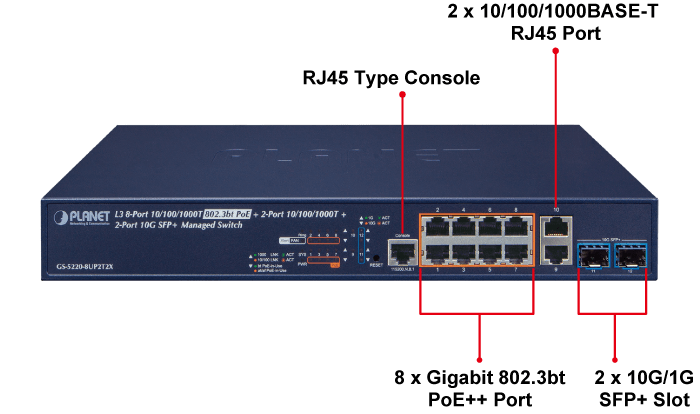

銅のポート | 10 x 10/100 / 1000BASE-T RJ45 Auto-MDI / MDI-Xインターフェイス(ポート1からポート10) |
SFP /ミニGBICスロット | 2 x 1G / 2.5G / 10G BASE-X SFPインターフェイス(ポート-11からポート-12) |
PoEインジェクターポート | ポート1からポート8までの802.3bt / at / afPoEインジェクター機能を備えた8ポート |
コンソール | 1 x RJ45シリアルポート(115200、8、N、1) |
リセットボタン | <5秒:システムの再起動 |
> 5秒:工場出荷時のデフォルトステータスに戻す | |
電力要件 | 100〜240V AC、50 / 60Hz |
消費電力(全負荷) | 284ワット/ 969BTU(最大) |
ESD保護 | 6KV DC |
寸法(W x D x H) | 330 x 200 x 43.5 mm、高さ1U |
重さ | 2.1kg |
LED | システム: |
リング(緑)、RO(緑)、SYS(緑)、PWR((緑) | |
10/100 / 1000BASE-T RJ45インターフェイス(ポート1からポート10): | |
1000Mbps LNK / ACT(緑) | |
10 / 100Mbps LNK / ACT(オレンジ) | |
802.3bt PoE-in-Use(緑)(ポート1からポート8) | |
802.3at / af PoE-in-Use(オレンジ)(ポート1からポート8) | |
1G / 2.5G / 10G MbpsSFPインターフェイス(ポート11からポート12): | |
1G / 2.5G LNK / ACT(緑) | |
10G Mbps(オレンジ) | |
スイッチング仕様 | |
スイッチアーキテクチャ | ストアアンドフォワード |
スイッチファブリック | 60Gbps /ノンブロッキング |
スループット | 44.642Mpps @ 64バイトパケット |
アドレステーブル | 16Kエントリ、自動送信元アドレス学習およびエージング |
共有データバッファ | 16Mビット |
フロー制御 | IEEE802.3ポーズフレーム:全二重通信 |
バックプレッシャー:半二重通信 | |
ジャンボフレーム | 9KB |
Power over Ethernet | |
PoE標準 | 802.3bt PoE ++ PSE |
IEEE 802.3at PoEPSEとの下位互換性 | |
PoE電源タイプ | 802.3bt |
UPOE | |
エンドスパン | |
ミッドスパン | |
フォース | |
PoE電力出力 | 1ポートあたり52VDC 802.3btモード、ポート1からポート8:最大90ワット |
UPoEモード、ポート1からポート8:最大95ワット | |
強制モード、ポート1からポート8:最大60ワット | |
エンドスパンモード:最大36ワット | |
ミッドスパンモード:最大36ワット | |
電源ピンの割り当て | 802.3bt:1/2(-)、3/6(+)、4/5(+)、7/8(-) |
UPoE:1/2(-)、3/6(+)、4/5( +)、7/8(-) | |
エンドスパン:1/2(-)、3/6(+) | |
ミッドスパン:4/5(+)、7/8(-) | |
PoEパワーバジェット | 240ワット(最大)@25度 |
200ワット(最大)@50度 | |
90W802.3btタイプ4PDの数 | 2 |
60W802.3btタイプ3PDの数 | 4 |
802.3atPDの数 | 8 |
PoE機能 | |
PoEシステム管理 | システムPoE管理制御 |
PoEレガシーモード 過熱 | |
閾値アラーム | |
PoE使用閾値アラーム | |
PoEポート管理 | ポート/無効/有効にスケジュール |
PoEモード制御 | |
802.3bt | |
UPOE | |
エンドスパン802.3at | |
ミッドスパン802.3at | |
フォースモード | |
ポートプライオリティ | |
PoE拡張モード | PoEポートあたり、最大 160〜250メートル |
PoEデバイスのライブ検出 | ポートごとのリモートPDIPアドレス |
4アクション | |
なし | |
PDリブート | |
PRリブートおよびアラーム | |
アラーム | |
PoEパワーリサイクル | 毎日または事前に決められたスケジュール |
PoEスケジュール | 4つのスケジュールプロファイル |
Layer2 | |
ポート構成 | ポートの無効化/有効化 |
オートネゴシエーション10/100 / 1000Mbps全二重および半二重モードの選択 | |
フロー制御の無効化/有効化 | |
ポートステータス | 各ポートの速度デュプレックスモード、リンクステータス、フロー制御ステータス、 オートネゴシエーションステータス、トランクステータス表示 |
ポートミラーリング | TX / RX /両方 |
多対1モニター | |
VLAN | 802.1QタグベースVLAN、最大4K VLANグループ |
Q-in-Qトンネリング | |
プライベートVLANエッジ(PVE) | |
MACベースVLAN | |
プロトコルベースVLAN | |
音声VLAN | |
MVR(マルチキャストVLAN登録) | |
GVRP | |
最大4K VLANグループ、4094VLANのうちID | |
IGMPスヌーピング | IPv4 IGMP(v1 / v2 / v3)スヌーピング |
IPv4IGMPクエリアモードの | |
サポート255のIGMPグループをサポート | |
MLDスヌーピング | IPv6 MLD(v1 / v2)スヌーピング、 |
IPv6MLDクエリアモードの | |
サポート255のMLDグループをサポート | |
MLDスヌーピング | IPv6 MLD(v1 / v2)スヌーピング、 |
IPv6MLDクエリアモードの | |
サポート255のMLDグループをサポート | |
レイヤー3機能 | |
IPインターフェース | 最大 128のVLANインターフェース |
ルーティングテーブル | 最大 128のルーティングエントリ |
ルーティングプロトコル | IPv4OSPFv2動的ルーティング |
IPv4ハードウェア静的ルーティング | |
IPv6ハードウェア静的ルーティング | |
環境 | |
推奨動作環境 | 0~50℃ |
推奨設置環境 | -10~70℃ |
推奨動作湿度範囲 | 5~95%(結露が無い状況で) |
推奨設置湿度範囲 | 5~95%(結露が無い状況で) |
